P/V-12 (D) -W550 Odnímateľný rozvádzacia rozvádzacia rozvádzacia kovová

Domov / Výrobky / Rozvádzače stredného napätia / P/V-12 (D) -W550 Odnímateľný rozvádzacia rozvádzacia rozvádzacia kovová

Rozvádzače stredného napätia

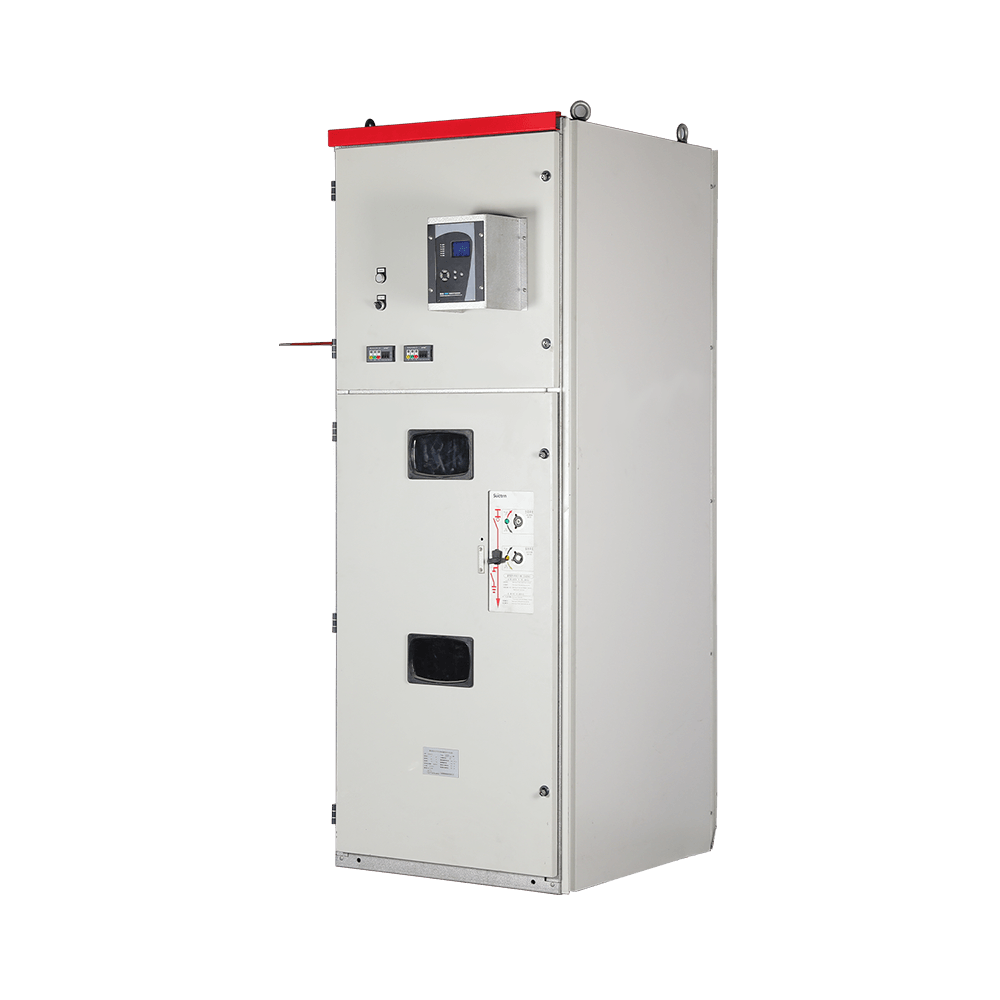

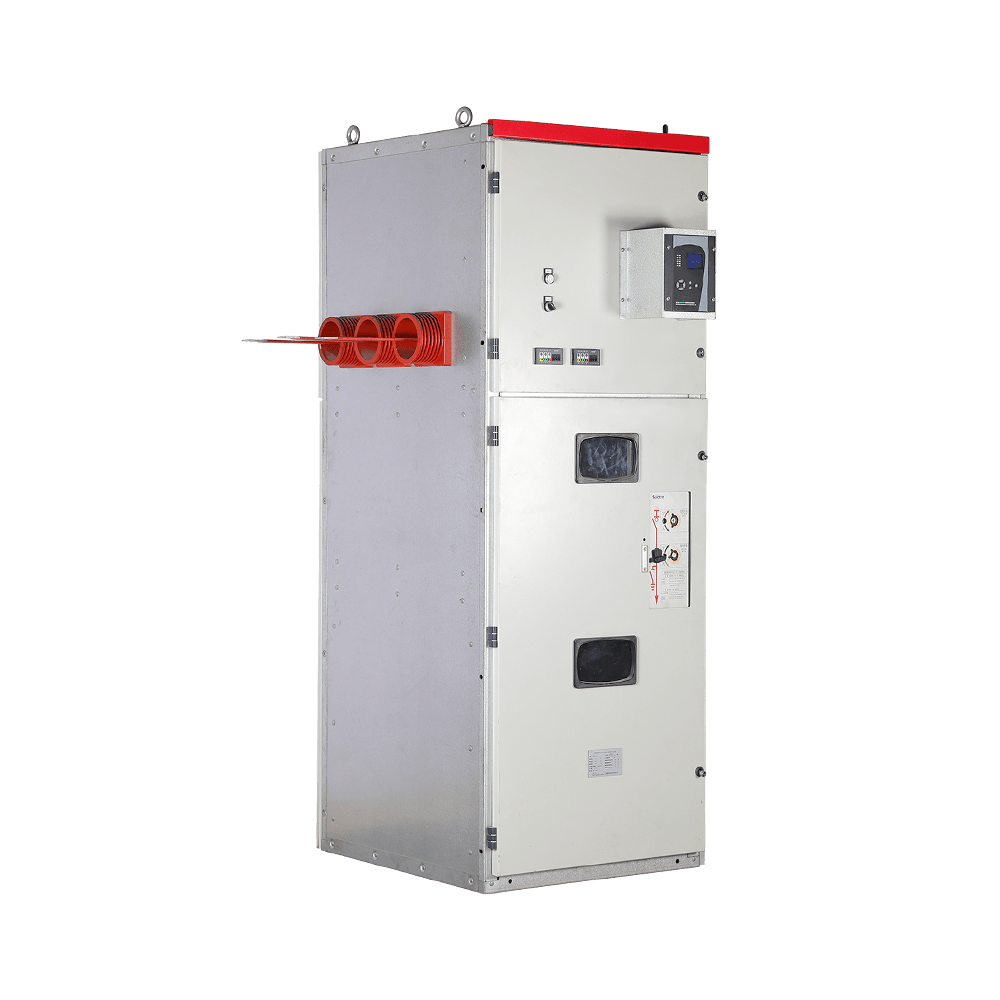

P/V-12 (D) -W550 Odnímateľný rozvádzacia rozvádzacia rozvádzacia kovová

P/V-12 (D) -W550 Odnímateľný rozvádzacia rozvádzacia rozvádzacia rozvádzacia kov sa používa pre nominálne systémové napätie 3 ~ 10 kV, menovité frekvenčné 50Hz jednorazové alebo jednorazové segmentové systémy, ako akceptácia a distribúcia elektrickej energie a riadenie, ochranu a monitorovacie funkcie obvodov a monitorovacích funkcií vnútorných distribučných zariadení. Každé zariadenie je nakonfigurované s dvoma vákuovými ističmi, ktoré je vhodné pre scenár, v ktorom je vesmírne prostredie malé.

Kontaktujte nás Shanghai Infraswin Energy Co., Ltd.
PREV: No previous article NEXT:P/V-12 AC CLAD CLAD KEMODLODOBLED RIDERALIFABLE RIEWGEAR

Prehľad produktu

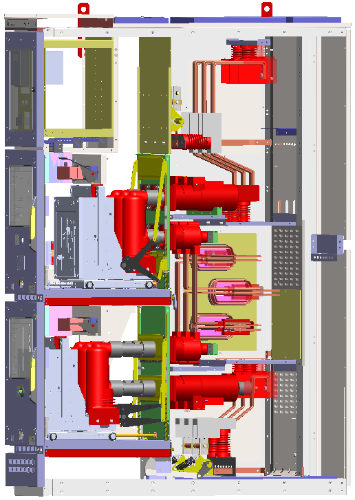

Štruktúra návrhu produktu
A.Partmenta Apper Breaker (nalebomálna kapacita použitia 630a)
B.Lower Breaker Priehradka (nalebomálna kapacita použitia 630A)
C. PABEROVÉ PREPADOVANIE KABELOVÉHO PABERA (Normálna kapacita použitia 630A)
D.LOWER KABELOVÉ PRECAPtment (Normálna kapacita použitia 630A)
E.main priehradka na družsiežtvo (normálna kapacita použitia ≯3150a)
F.intelligentná kontrolná miestnosť
G. tlakový reliéfny kanál
Moduly hlavnej funkčnej jednotky
Modul hlavnej funkčnej jednotky, ktorý sa nachádza v kompartmentoch horného a dolného ističa, je odnímateľný a odnímateľný kombinovaný modul, ktorý sa dá ľahko a pohodlne vytiahnuť a odstrániť z rozvádzača, keď sa rozvádzače má extenzívne obsluhovať otvorením predných dverí Rozpínače a vykladanie niekoľkých skrutiek na prednej strane rozvádzača.
1. Základný rám na montáž hlavných funkčných komponentov
2. Ističe, ktoré sú v základných rámových koľajniciach a stále sa dajú presúvať nezávisle od ich pozície každý deň.
3. Mechanizmus pohonu klapky, ktorý sleduje istič z testu do pracovnej polohy.
4. Primárne kontaktné izolačné box (predná polovica)
5. Flapperova doska, ktorá sa pohybuje hore a dole a otvára sa, keď je istič v testovacej polohe
6. Dynamické a statické konektory sekundárneho riadiaceho obvodu

Riadenie a prevádzka
Všetky displeje rozvádzače je možné vidieť bez otvorenia dverí, operácie sekundárneho ovládača sa môžu vykonávať iba otvorením inteligentných dverí riadiacej miestnosti a primárne núdzové zákopové a uzemňovacie prepínač sa vykonávajú so zatvorenými dverami.
1. Ak je operácia potrebná otvoriť dvere, meranie sekundárneho riadenia a ovládacieho zobrazenia
2. SiežwitchGear Hlavný technický index Pangemateplate Parameter
3. Vykonávacie okno Operácie ističa, búrkové sklo s ant-statickou tieniacou sieťou
4. Tlačidlo pre núdzové otvorenie primárneho obvodu
5. Poloha ističa (Test → Pracovná) vkladanie rukoväť
6. InSertion port pre rukoväť na zatváranie a otváraciu operáciu zemného spínača
7. Zamknutie dverí priehradky s obvodom, je potrebné otvoriť kľúčom
Technické parametre rozvádzačov

Pomenovať

Jednotka

Parametrický

Menovité napätie

kv

12

Menovitá frekvencia

Hz

50

Menovité izolácie

Priemyselná frekvencia odoláva napätiu (1 minúta)

kv

42

Bleskové prepätie odolávajúce napätie (vrchol)

kv

75

Hlavný prípojok s hodnotením prúdu

A

1250a/3150a

Hodnotené krátkodobé vydržanie prúdu

KA

31.5

Hodnotené krátkodobé vytrvalostné doby

S

4

Menené vrchol odoláva prúdu

KA

80

Ochrana triedy

Rozvádzacie kryty

IP41

Medzi rozvádzačmi

IP2X

Možnosti komponentov v oblasti obvodov (ističe)

P/V-12 (D) -W550 Prenosný A.C. Kovový rozvádzací rozvádzač môže byť vybavený dvoma druhmi ističov: (1) IVB-12/t (2) VD4/P-12, fázové rozstupy 150 mm, pólové rozstupy 205 mm.
(1) IVB-12/t
(2) VD4/P-12, fázové rozstupy 150 mm, pólové rozstupy 205 mm.

Menovité napätie

kv

12

Menovitý prúd

A

630，1250

Menovacia priemyselná frekvencia vydrží napätie (1 minúta)

kv

42

Menené bleskové impulzy odolávajú napätiu (vrchol)

kv

75

Menovité skratové prelomenie prúdu

KA

25，31.5

Hodnotené krátkodobé vydržanie prúdu (4 sekundy)

KA

25，31.5

Elektrický život

E2

Mechanická životnosť

10000 (m2)


Možnosti hlavných komponentov (Zemný prepínač)

P/V-12 (D) -W550 Odnímateľný a.c. rozvádzacie rozvádzače s voliteľným uzemňovacím spínačom EK6-12/31,5-150

Menovité napätie

kv

12

Hodnotené krátkodobé vydržanie prúdu

KA

31.5

Menené trvanie skratu

s

4

Menovité skratové zatváracie prúd

KA

80

Menené vrchol odoláva prúdu

KA

80

Menovacia priemyselná frekvencia vydrží napätie (1 minúta)

kv

42

Menené bleskové impulzy odolávajú napätiu (vrchol)

kv

75

Mechanická životnosť

次

2000


Možnosť hlavného komponentu (aktuálny transformátor)

P/V-12 (D) -W550 Odnímateľný rozvádzací rozvádzací rozvádzače s voliteľným prúdovým transformátorom LDJ-10-140-1

Menené primárny prúd （a)

Kombinácia triedy presnosti

Menovitý výstup (VA)

Krátkodobý tepelný prúd (ka/s）

Menené dynamické stabilita prúdu (KA)

50,75 100 100 200 200

0,5/10p10

5

63

125

250 300 350 400

0,5/10p10

5

63

125

450 500 550 600

0,5/10p10

5

63

125

650 700 800,1000

0,5/10p10

5

63

125

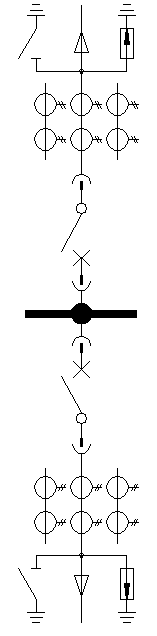

Schéma primárneho hlavného obvodu (zásuvky dvojitého ističa)

Hlavná schéma zapojenia Názov komponentu Špecifikácia modelu Poznámka

Zemný prepínač

EK6-12/31,5-150

Pevná formulácia

Konektor kábla

Hy5w 囗 -17-45z

Ostatné modely dostupné

Súčasný transformátor

LDJ-10-140-1

0,5/10p10

Pevná formulácia

Vákuová prestávka

IVB-12/t or VD4/P-12

Pevná formulácia ( 630A)

Hlavná prípojnica

Tym

1250a ~ 3150a

Vákuová prestávka

IVB-12/t or VD4/P-12

Pevná formulácia (630A)

Súčasný transformátor

LDJ-10-140-1

0,5/10p10

Pevná formulácia

Konektor kábla

Hy5w 囗 -17-45z

Ostatné modely dostupné

Zemný prepínač

EK6-12/31.5-150

Pevná formulácia

Využitie

Napájanie (kábel)

Celkové rozmery

550 W*1650d*2400H (Rozmery hĺbky s výnimkou predných a zadných dverí)

Program primárneho hlavného obvodu (meranie podávania ističov a meranie Pt)

Hlavná schéma zapojenia

Názov komponentu

Špecifikácia modelu

Poznámka

Transformátor napätia

JDZX10-10AR

Pevná formulácia

Poraziť

XRNP 囗 -12 0,5A 50KA

Pevná formulácia

Hlavná prípojnica

Tym

1250a ~ 3150a

Vákuová prestávka

IVB-12/T alebo VD4/P-12

Pevná formulácia (1250a)

Súčasný transformátor

LDJ-10-140-1

0,5/10p10

Pevná formulácia

Konektor kábla

HY5W 囗 -17-45Z

Ostatné modely dostupné

Využitie

Prichádzajúci telegram ＋ pt

Celkové rozmery

550 W*1650D*2400H (hĺbkové rozmery s výnimkou predných a zadných dverí)

Typická schéma kombinácie hlavných obvodov (≯1250a)

Využitie

Pt

Napájač

Napájač

Napájač

Napájač

Pt

Hlavné konektory Combinácie drôtov Kombinácie Programy

Využitie

Prichádzajúci telegram

Napájač

Incommunicado

Materská únia

Napájač

Prichádzajúci telegram

Rozmery šírky skrinky

550

550

550

550

550

550

Typická schéma kombinácie hlavných obvodov (≯3150A)

Využitie

Napájač

Napájač

Hlavné konektory Combinácie drôtov Kombinácie Programy

Využitie

Prichádzajúci telegram

PT

Napájač

Incommunicado

Materská únia

Napájač

PT

Prichádzajúci telegram

Rozmery šírky skrinky

1000

800

550

1000

1000

550

800

1000

Schematický diagram inštalácie rozvádzačov
Výrez na výšku inštalácie rozvádzačov:



Rozloženie inštalácie prepínača:
