1. Okolitá teplota: Teplota okolitého vzduchu nepresahuje 40 ° C a nepokúša sa pod -5 ° C a jej priemerná teplota nepresiahne 35 ° C do 24 hodín.
2. Okolitá vlhkosť: Vzduch je čistý a jeho relatívna vlhkosť nepresahuje 50% pri teplote 40 ℃ a pri nižších teplotách je povolená vyššia relatívna vlhkosť. Napríklad 90% pri 20 ° C a až na krátke obdobia pri 25 ° C; Mierna kondenzácia sa však môže vyskytnúť príležitostne v dôsledku zmien teploty.
3. Teplotný rozsah od -25 ° C a 55 ° C je vhodný na prepravné a skladovacie procesy, až do 70 ° C na krátke obdobia (≤ 24 hodín).
4. Nadmorská výška nepresahujúca 2000 metrov.
5. Intenzita zemetrasenia nepresahuje 8 stupňov.
6. Úroveň znečistenia životného prostredia: úroveň 3.
7. Ak podmienky používania nie sú na vyššie uvedených pracovných podmienkach, užívateľ navrhne výrobcovi a rokuje o riešení.
Elektrické parametre
| Menovité napätie v | Hlavný obvod | AC400V 、 AC690V |
| Pomocný obvod | AC220V 、 AC400V 、 DC110V 、 DC220V |
| Menovité izolačné napätie V | Hlavný obvod | AC690V 、 AC1000V |
| Menovité impulz vydržia napätie (1,2/50 μs) kv | Hlavná konvergujúca prípojka | 8kV |
| Obvod | 6kV |
| Menovitý prúd (ipx3)*a | Hlavná prípojnica | 1000a 、 1250a 、 1600a 、 2000a 、 2500a 、 3150a 、 3600a 、 4000a 、 5000a 、 6300a* |
| Vertikálna prípojka | 1000a (typ zásuvky), 1500a (typ kapacity zásuvky zvýšenie typu) ≤2000 (doplnok MCCB) |
| Hodnotené krátkodobé vydržanie aktuálneho ka/1 sekundy | Hlavná prípojnica | 50、80、100 |
| Vertikálna prípojka | 50、80、90 |
| Menovitý vrchol odoláva prúdu ka/0,1 sekundy | Hlavná prípojnica | 105、176、220 |
| Vertikálna prípojka | 105、176、198 |
Štrukturálny charakteristický
Ochrana krytu:
1. Úroveň ochrany krytu prepínača: Štandardný kryt je IP54 a IP31, IP33, IP4X je možné vybrať podľa potrieb,
IP41, IP43, IP5X, IP54.
2. Pri výbere vyššej úrovne ochrany je potrebné zvážiť zníženie kapacity rozvádzača v dôsledku zníženého rozptylu tepla.
3. Ochrana krytu v zásuvkovej jednotke je požiadavkami na výber produktu, keď je zásuvka pripojená, testovaná a v hlavnej polohe zatvárania alebo otvárania spínača. Keď je zásuvková jednotka v odstránenej polohe, úroveň ochrany medzi priehradkou a nebezpečnými živými časťami je
Ipxxb.
4. Rozdelenie priehradiek v kabinete rozvádzača spĺňa požiadavky IEC 439-1, 3 alebo 4 a trieda ochrany medzi priehradkami spĺňa požiadavky IP2X.
Klasifikácia skriniek:
Podľa použitia kabinetu rozvádzača je možné zostaviť do rôznych štruktúr skrinky a štruktúra funkčnej jednotky sa dá rozdeliť na tieto typy skriniek:

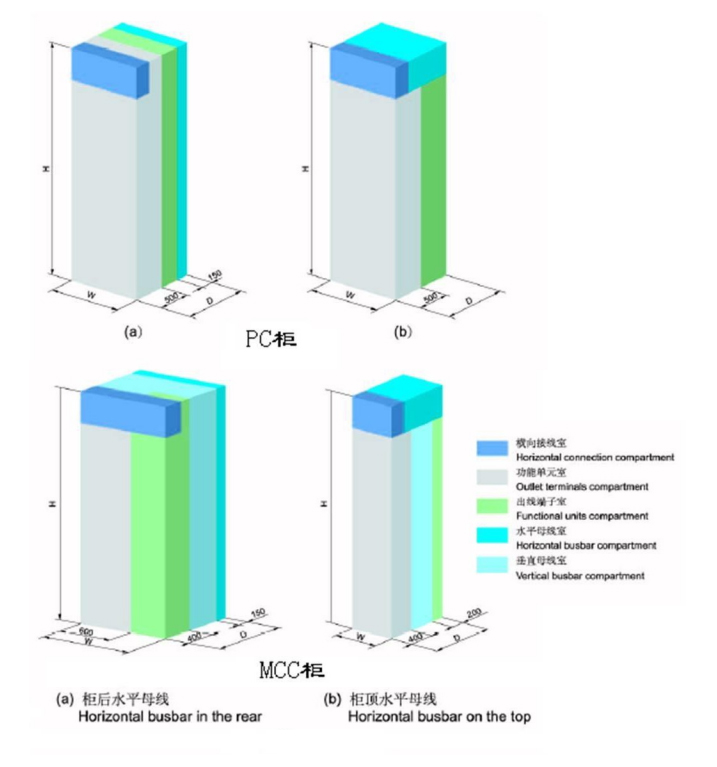

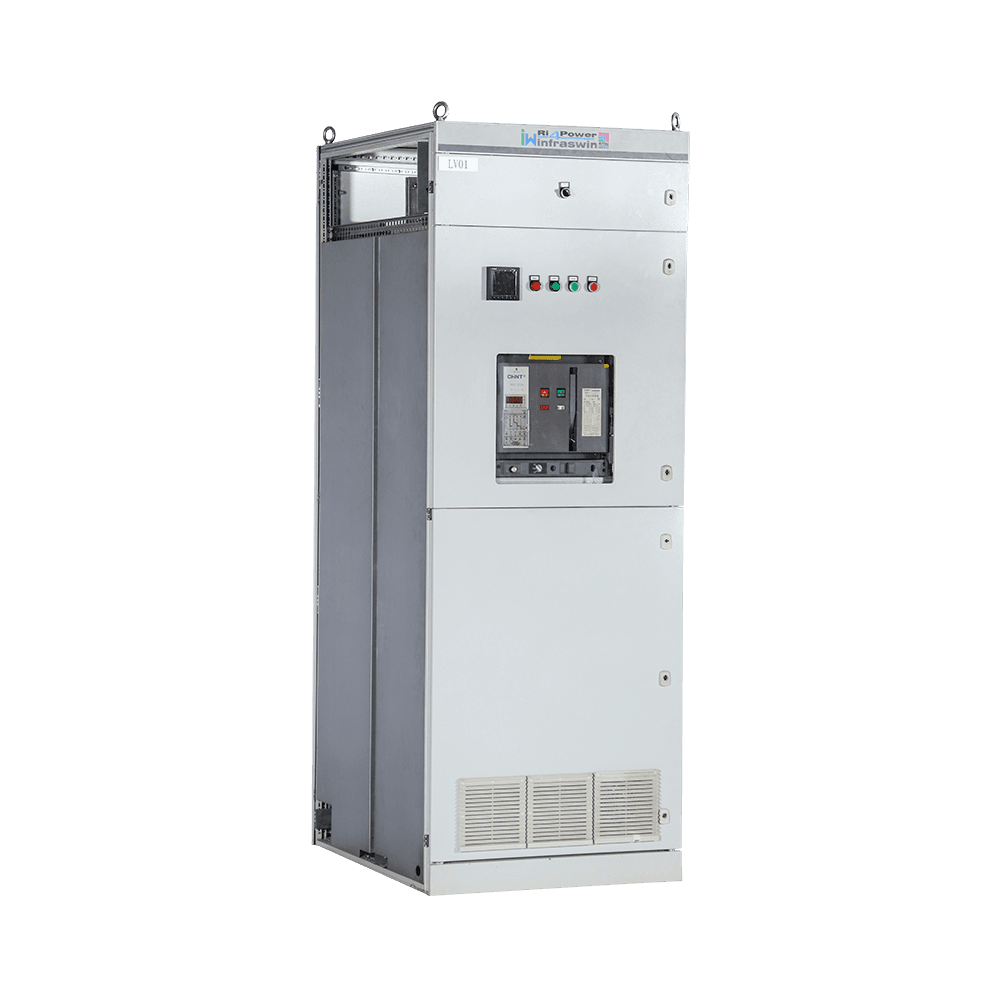

1. PC skrinka: Nainštalované hlavne s ističmi typu rámu alebo s veľkým kapacitným spínačmi nožom, ktoré sa zvyčajne používajú na prichádzajúce rozvádzacie a vysoké skrinky distribúcie. (Obrázok 2) V závislosti od požiadaviek na spínaciu kapacitu a veľkosti môžu mať počítačové skrinky rôzne šírky. V skrinke PC je možné nainštalovať rôzne typy ističov typu rámu alebo spínače nožov a podľa potreby je možné nainštalovať 1 až 3 sady ističov typu rámu. Keď sú nainštalované dva ističe rámu, zvyčajne sa používa pravé usporiadanie vľavo. Zavedné usporiadanie, šírka skrinky sa zvyšuje v porovnaní s horným a dolným usporiadaním, ale v porovnaní s horným a dolným usporiadaním sú podmienky rozptylu tepla lepšie a je lepšie ako horné a dolné usporiadanie v dlhom prípade Termín s úplným zaťažením. Vodorovná skrinka na prípojky, pri usporiadaní menovitého prúdu ≥ 4000a musí skrinka prípojnice zvýšiť 400 mm prenosovú skrinku širokú prípravku alebo prenos mostov v prípojnici; Horizontálna skrinka na prípojky, vrchné usporiadanie skrinky, keď je menovitý prúd> 3200A, musí skrinka prípojníc zvýšiť 300 mm ~ 400 mm širokú prenosovú skrinku na prípojky.
2. MCC kabinet: Presvedčené hlavne s tvarovanými puzdrami, stykačmi, tepelnými relé alebo spínačmi fúzovanými nožmi s drobným kapacitou, ktoré sa zvyčajne používajú v motorových centrách alebo v strediskách malých distribúcií. Existujú dva typy zásuviek: zásuvka na bočné miesto a zadná zásuvka skrinky.
3. Zmiešané skrinky PC a MCC: Rozvádzače sú čiastočne pre obvody PC a čiastočne pre obvody MCC. Pomocou zmiešanej štruktúry zlepšuje účinnosť inštalácie komponentov skrinky a znižuje počet rozvádzačov. Všeobecne sa odporúča oddeliť PC a MCC a nájsť ističe a zásuvkové jednotky v rôznych skriniach pre ľahké použitie a údržbu; Za osobitných okolností je však dovolené zmiešať PC a MCC. V prípade zmiešanej inštalácie by sa mal počítač umiestniť v hornej časti skrinky, zásuvková jednotka by mala byť usporiadaná v dolnej časti a medzi počítačom a zásuvkou by mal byť priestor 8e na prenos vertikálneho prípojnice. Podrobnosti nájdete v primárnom programe.
4. Kabinet na kompenzáciu reaktívneho výkonu: Predovšetkým inštalácia nízko napätia napájacích kondenzátorov a zodpovedajúci riadiaci obvod, ktorý sa používa na kompenzáciu reaktívneho výkonu systému s nízkym napätím. V závislosti od používaného zariadenia sú automatické skrinky na kompenzáciu reaktívneho výkonu navrhnuté tak, aby kompenzovali reaktívny výkon mriežky s približne sínusoidnými vlnovými tvarmi a reaktívnym výkonom dodávaným usmerňovačmi a vybavenými filtračnými obvodmi.
Inštalačné pokyny Aby sa zabezpečilo optimálne postupy a kvalita inštalácie, mali by byť osobitne vyškolení alebo špecializovaní pracovníci zodpovední za usmernenie a dohľad na mieste a vykonávať zodpovedajúcu prácu podľa týchto pokynov.
1. Všeobecné požiadavky na miesto inštalácie:
Pred inštaláciou rozvádzača musia byť občianske práce v distribučnej miestnosti dokončené a prijaté a musia byť vybavené napájacím zdrojom a vetraním na osvetlenie a inštaláciu. Distribučná miestnosť by mala byť suchá, čistá, klimatizovaná, so uzamykateľnými dverami a otvormi cez steny a káblové priekopy vyrobené vopred. Výška stropu v distribučnej miestnosti by nemala byť menšia ako 3 000 mm nad zemou a podmienky všetkých distribučných miestností musia zabezpečiť, aby spĺňali predpísané podmienky prostredia pre normálne používanie vnútorného rozvádzača.
2. Plán rozloženia distribúcie:
Pre spínače, keď sa použije zásuvka bočného kábla, sa na prednej strane vykonávajú všetky inštalácie, uvedenie do prevádzky a údržba a môže sa nainštalovať na stenu, aby sa ušetril podlahové miesto; Keď sa používa výstup zadného kábla, pretože inštalácia a údržba kábla je potrebné vykonať v zadnej časti skrinky, skrinka je navrhnutá tak, aby bola inštalovaná mimo steny. Všeobecne povedané, ak sa podlahová plocha v distribučnej miestnosti umožňuje, je lepšie navrhnúť usporiadanie distribučnej miestnosti, keď sa rozvádzače nainštalujú proti stene Rozpínač na priečkovú stenu, ako aj medzi oboma stranami rozvádzacieho rozvádzača na priečku, takže je ľahšie pre inštaláciu, údržbu a boj proti požiaru.
Objednávanie informácií
Keď je rozvádzací rozvádzač objednaný, používateľ by mal poskytnúť nasledujúce informácie:
Schéma primárnej línie a diagram systému s jedným riadkom, údaje o účele systému, menovité napätie, menovité prúd, menovité skratové prúdenie, atď.;
Schéma usporiadania rozvádzačov a usporiadanie plánu distribučnej miestnosti;
Špecifikácie prichádzajúcich a odchádzajúcich káblov;
Podrobné modely, množstvá a špecifikácie všetkých druhov elektrických zariadení, ktoré sa majú zostaviť vo vnútri každej skrinky, názvy, modely, modely a množstvo iných príslušenstiev, a zoznam zariadení, ktoré sa majú vydať;
Schéma rozvíjania sekundárneho obvodu;
Ďalšie špeciálne požiadavky, ako napríklad farba skrinky.
Továreň a príslušenstvo
Výrobca poskytne v čase dodania nasledujúce dokumenty a príslušenstvo: 1. Zoznam lodí
2. Osvedčenie o zhode a správe o testovaní v továrni.
3. Prevádzkové pokyny
4. Relevantné elektrické výkresy
5. Príručky hlavných komponentov
6. Kľúč dverí skrinky, prevádzková rukoväť a náhradné diely uvedené v zmluve.
Rozmery tvaru a montáž
Základňa na podlahe spínačov: Keď je počet rozvádzačov malý a hmotnosť je ľahká, môže byť namontovaná priamo na podlahu spínačovej miestnosti. Vyžaduje sa, aby podlaha pri inštalácii bola veľmi plochá a má dostatočnú kapacitu nosenia. Ak je to potrebné, môžu byť pod rozvádzačom vložené pod rozvádzačom počas úprav inštalácie.
