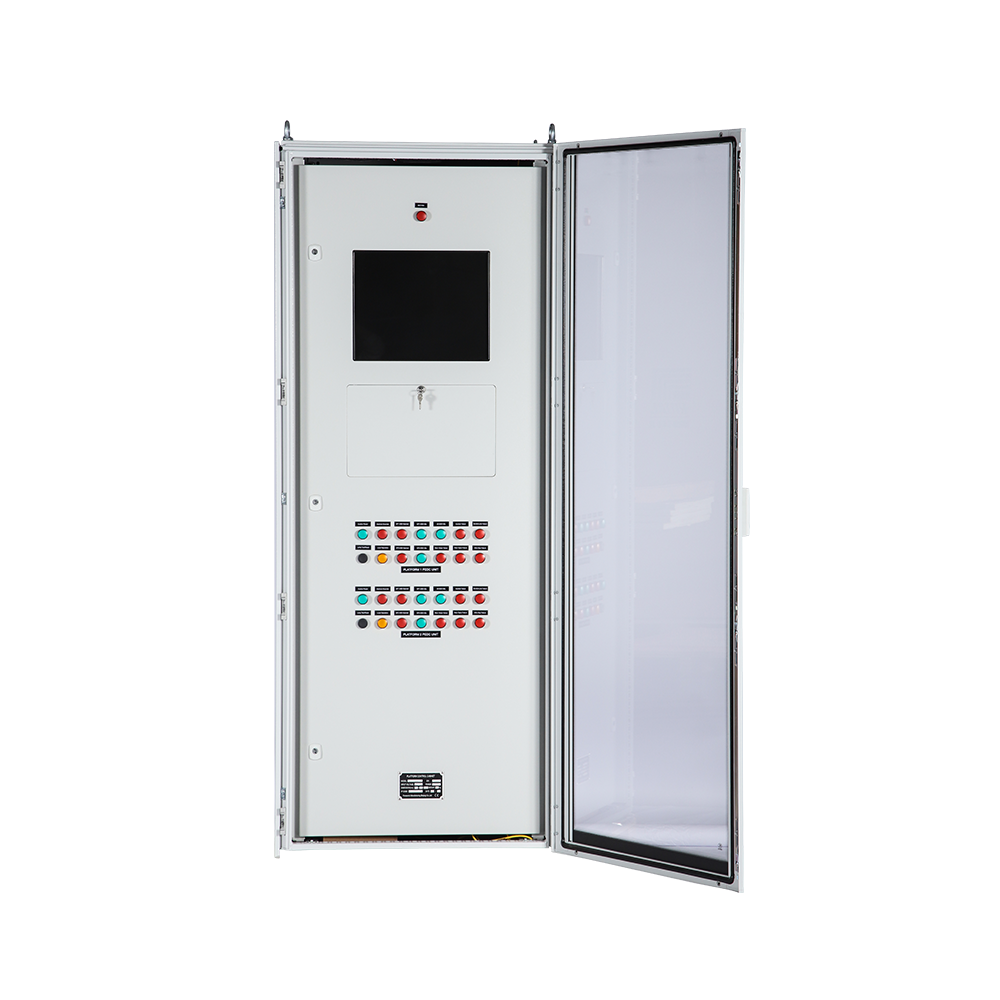

Ovládací panel HMI

Príslušné štandardy

UL 508A

IEC61000-4 《Zmena a doplnenie 1-elektromagnetickej kompatibility (EMC)》

Funkcie a výhody riadiacich systémov HMI

Prehľad architektúry riadiacich systémov HMI
Systémy HMI sú dôležitou súčasťou priemyselnej automatizácie a poskytujú grafické rozhranie pre operátorov na interakciu so strojmi a riadiacimi systémami. HMI zvyčajne komunikuje s programovateľnými logickými radičmi (PLC) a inými jednotkami priemyselného riadenia. HMI prekladá komplexné údaje zo strojového zariadenia do prístupnej vizuálnej reprezentácie, čo umožňuje operátorom monitorovať procesy, vstupné príkazy a efektívne spravovať systém. Táto architektúra sa môže pohybovať od jediného samostatného terminálu ovládajúceho jeden počítač až po distribuovaný systém dohliadajúci na zložitú sieť procesov.

Kľúčové vlastnosti radiča HMI

Moderné ovládače HMI sú vybavené celým radom funkcií navrhnutých na optimalizáciu priemyselných operácií:

Vizualizácia údajov v reálnom čase: HMIS poskytujú operátorom živé údaje zo strojov a senzorov prezentovaných prostredníctvom intuitívnej grafiky, ako sú grafy, grafy a dashboardy. Táto okamžitá spätná väzba je rozhodujúca pre monitorovanie výkonu systému a rýchle a informované rozhodnutia.

Užívateľsky prívetivé rozhranie: S grafickými používateľskými rozhraniami (GUI), ktoré často obsahuje dotykové obrazovky, HMIS zjednodušuje interakciu medzi operátorom a komplexným strojom. Tento intuitívny dizajn znižuje krivku učenia sa nových operátorov.

Prispôsobiteľné ovládacie panely: Inžinieri môžu prispôsobiť obrazovky HMI, aby zobrazovali najrelevantnejšie informácie pre konkrétnu operáciu, čo pomáha minimalizovať neporiadok a znižovať riziko chyby operátora.

Systémy alarmov a oznámení: HMI sú navrhnuté tak, aby upozornili operátorov na akékoľvek prevádzkové problémy alebo potenciálne riziká v reálnom čase, čo pomáha predchádzať nehodám a minimalizovať prestoje.

Protokolovanie a analýza údajov: Tieto systémy môžu zhromažďovať a ukladať údaje o výkonnosti, čo je neoceniteľné pre riešenie problémov, optimalizáciu procesov a zabezpečenie dodržiavania predpisov.

Zvýšenie produktivity a bezpečnosti v prevádzke

Riadiace systémy HMI významne zvyšujú produktivitu zefektívnením procesov a znížením pravdepodobnosti ľudských chýb. Automatizáciou zložitých úloh môžu operátori spravovať viac strojov a procesov z centralizovaného miesta, čo vedie k zlepšeniu efektívnosti a riadeniu pracovných postupov. Monitorovanie a schopnosti včasného varovania v reálnom čase pomáhajú rýchlo odhaliť a riešiť problémy, čo minimalizuje prestoje stroja.

Bezpečnosť je ďalším prvoradým záujmom v priemyselných prostrediach, ktoré HMIS efektívne rieši. Tieto systémy poskytujú operátorom výstrahy v reálnom čase o potenciálnych nebezpečenstvách, ako sú prehriatie alebo poruchy systému, čo umožňuje okamžité nápravné opatrenia. HMIS je možné naprogramovať aj pomocou automatizovaných bezpečnostných reakcií, napríklad vypnutie stroja, keď sa dosiahne kritická prahová hodnota. Okrem toho môžu presadzovať bezpečnostné protokoly obmedzením prístupu k citlivým ovládačom systému iba na autorizovaného personálu.

Priemyselné aplikácie

Univerzálnosť riadiacich systémov HMI viedla k ich rozšírenému prijatiu v mnohých odvetviach:

Výroba: Vo výrobe sa HMI používajú na monitorovanie a riadenie výrobných liniek, strojov a robotickej zostavy. Poskytujú údaje o výrobných metrikách v reálnom čase, čo umožňuje operátorom optimalizovať procesy a zabezpečiť kvalitu produktu.

Energia a výkon: Energetický sektor sa spolieha na HMI na správu sietí, riadenie elektrární a monitorovanie obnoviteľných zdrojov energie, ako je veterná a solárna energia. Tieto systémy pomáhajú pri vyrovnávaní zaťaženia, vykonávaní proaktívnej údržby a zabezpečovaní stabilného dodávky energie.

Food & Pharmaceuticals: V týchto vysoko regulovaných odvetviach sú HMI rozhodujúce pre monitorovanie kritických parametrov, ako je teplota, tlak a vlhkosť, aby sa zabezpečila kvalita a bezpečnosť produktu. Sú navrhnuté s hygienickými povrchmi, ktoré sa dajú ľahko čistiť a vydržia agresívne čistiace prostriedky.

Inteligentné továrne a priemysel 4.0: HMI sú kľúčovým prvkom inteligentných tovární a revolúcie v priemysle 4.0. Slúžia ako brána k inteligentnej výrobe spojením pracovníkov s inteligentnými strojmi a priemyselným internetom vecí (IIOT). V tomto vzájomne prepojenom prostredí zjednocuje údaje HMIS z rôznych zdrojov vrátane snímačov IoT a cloudových platforiem na zvýšenie prevádzkovej viditeľnosti a kontroly.

Rôzne potreby moderných odvetví často vyžadujú riešenia HMI, ktoré sú prispôsobené konkrétnym aplikáciám a prostrediam.

Prispôsobenie dotykového panela HMI

Trvanlivosť a výkon priemyselných dotykových panelov HMI

Priemyselné dotykové panely HMI sú skonštruované pre robustnosť a spoľahlivosť, aby odolali náročným prostrediam charakterizovaným extrémnymi teplotami, vibráciami, prachom a vlhkosťou. Často sú umiestnené v členitých krytoch vyrobených z materiálov, ako je nehrdzavejúca oceľ alebo zosilnený polykarbonát, a môžu mať hodnotenie ochrany pred vysokou vstupom (IP) na ochranu pred prachom a vodou. Samotné dotykové obrazovky môžu byť odporové, ktoré môžu byť prevádzkované s rukavicami alebo kapacitnými a často sa vyrábajú s priemyselným stupňom alebo posilneným sklom pre nárazový a škrabancový odpor.

Požiadavky na vlastné dotykové panely naprieč priemyselnými odvetviami

Rôzne odvetvia majú jedinečné požiadavky na dotykové panely HMI. Napríklad potravinový a farmaceutický priemysel vyžadujú panely s hygienickými a plynulými povrchmi, ktoré sa dajú ľahko dezinfikovať. V nebezpečných prostrediach, ako je výroba ropy a plynu, možno bude potrebné, aby HMIS boli odolné voči výbuchu. Vonkajšie aplikácie si vyžadujú, aby boli displeje čitateľné slnečné svetlo a schopnosť pracovať v širokej škále teplôt.

Dizajn a inžinierska podpora

Zhromažďovanie požiadaviek zákazníkov počas fázy návrhu

Počiatočný krok pri vytváraní vlastného riešenia HMI je dôkladné pochopenie potrieb zákazníka. Zahŕňa to identifikáciu konkrétnych prevádzkových výziev, podmienok prostredia a požiadaviek používateľov na zabezpečenie toho, aby sa konečný produkt stal dokonalým spôsobom pre zamýšľanú aplikáciu.

Vlastný návrh rozhrania UI/UX

Dobre navrhnuté používateľské rozhranie (UI) a užívateľská skúsenosť (UX) sú rozhodujúce pre efektívnosť HMI. Dizajn by mal byť intuitívny, s jasným usporiadaním a ľahkou navigáciou, aby sa znížila krivka učenia a minimalizovala chybu operátora. Prispôsobenie umožňuje vytvorenie rozhraní, ktoré sú v súlade so špecifickými pracovnými postupmi a prioritami konkrétnej operácie.

Modulárna konfigurácia a funkčná expanzia

Moderné HMI často majú modulárny dizajn, ktorý umožňuje ľahké rozšírenie a vylepšenia. Táto flexibilita zaisťuje, že systém HMI sa dokáže prispôsobiť vyvíjajúcim sa výrobným potrebám a technologickému pokroku bez toho, aby si vyžadoval úplné prepracovanie.

Prílohy a štrukturálne prispôsobenie

Fyzické ohradenie HMI je kritickou súčasťou jeho trvanlivosti.
Výber správnych krytín: K dispozícii je rôzne materiály vrátane nehrdzavejúcej ocele pre hygienické aplikácie, hliníka pre jeho ľahké a korózne odolné voči vlastnostiam a špecializované vodotesné a prachodolné kryty pre tvrdé prostredie.
Navrhovanie pre konkrétne prostredia: HMI môže byť navrhnutá pre celý rad náročných nastavení, od vonkajších inštalácií vystavených prvkom až po čistiace sa prostredie s prísnymi hygienickými normami.

Dodávatelia a spolupráca dodávateľského reťazca

Výber spoľahlivých dodávateľov a zabezpečenie dlhodobých partnerstiev

Kvalita a spoľahlivosť systému HMI sú silne závislé od použitých komponentov. Zriadenie silných a dlhodobých partnerstiev s renomovanými dodávateľmi je nevyhnutné na zabezpečenie konzistentnej dodávky vysoko kvalitných častí.

Kontrola kvality a riadenie dodacieho času

Robustný proces kontroly kvality v celom dodávateľskom reťazci je nevyhnutný na zabezpečenie výkonu a dlhovekosti konečného produktu. Efektívne riadenie dodávateľského reťazca je tiež rozhodujúce pre riadenie dodacích lekcií a zabezpečenie včasného dodania prispôsobených riešení HMI.

Budúci rozvoj a trendy

Inteligentná integrácia s IoT

Integrácia HMIS s internetom vecí (IoT) je významným trendom, ktorý vedie k prepojenejším priemyselným prostrediam bohatým na údaje. HMI s podporou internetu vecí môžu zhromažďovať obrovské množstvo údajov zo siete senzorov a zariadení, čo poskytuje komplexný prehľad operácií. Táto integrácia umožňuje vylepšenú analýzu údajov, diaľkové monitorovanie a riadenie a prediktívnu údržbu.

Hrané výpočty kombinované s ovládacími panelmi HMI

Výpočty hrán zahŕňa spracovanie údajov lokálne, v blízkosti zdroja generovania údajov, a nie ich odosielanie do centralizovaného cloudu na spracovanie. V kombinácii s HMIS môže výpočty hrán znížiť latenciu a zlepšiť výkon riadiacich systémov v reálnom čase. To je obzvlášť prospešné pre aplikácie, ktoré si vyžadujú okamžitú reakciu.

AI aplikácií v rozhraniach človeka-stroj

Umelá inteligencia (AI) je pripravená revolúciou v technológii HMI tým, že interakcie zvyšujú intuitívnejšie, efektívnejšie a inteligentné.

Spracovanie prirodzeného jazyka (NLP): NLP umožní operátorom interagovať so strojmi pomocou hlasových príkazov, čím sa operácie zvyšujú a intuitívnejšie, najmä v prostrediach bez použitia rúk.

Prediktívna analýza: Algoritmy AI môžu analyzovať údaje v reálnom čase na predpovedanie porúch stroja, navrhovať plány údržby a odporúčať úpravy na optimalizáciu efektívnosti.

Generatívna AI: Táto technológia sa dá použiť na vytvorenie prispôsobeného rozloženia a obsahu rozhrania na základe jednotlivých preferencií používateľov a historických údajov o interakcii.
Vizuálne rozpoznávanie: HMI poháňané AI môže analyzovať vizuálne údaje z kamier na identifikáciu defektov produktu, monitorovanie bezpečnostných podmienok a automatizáciu procesov kontroly kvality.
